تامین مصالح پیش تنیدگی
PT Material Supply

مصالح و تجهیزات تخصصی پیش تنیدگی با برند PBL با کد یا شماره فنی ویژه در کارخانجات صنعتی متعلق به PBL Group با کیفیت بسیار بالا منطبق بر استاندارد های‌بین المللی نظیر ISO، ASTM و BS تولید و از طریق گمرک های جمهوری اسلامی ایران وارد می گردد .

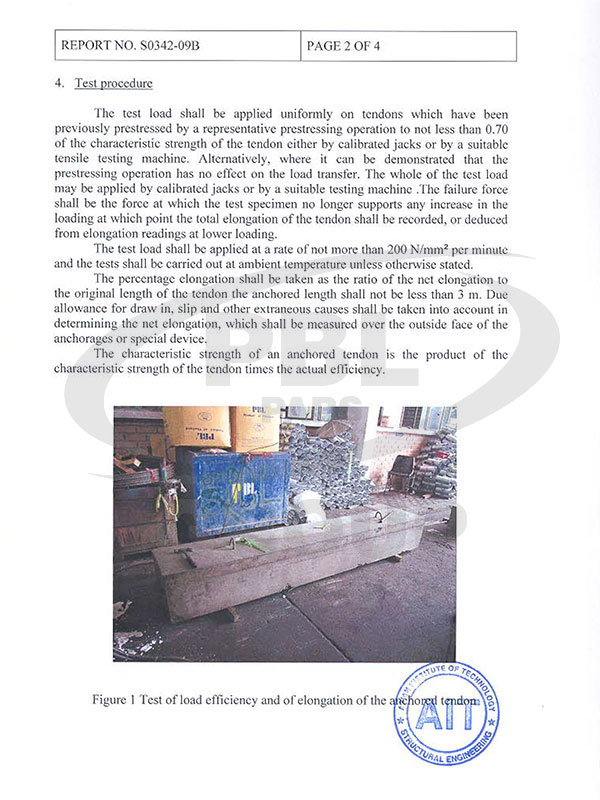

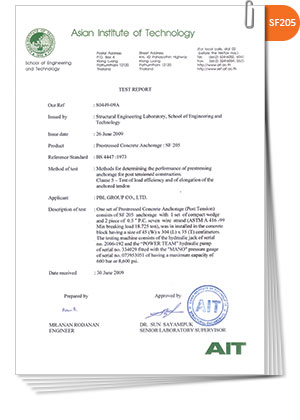

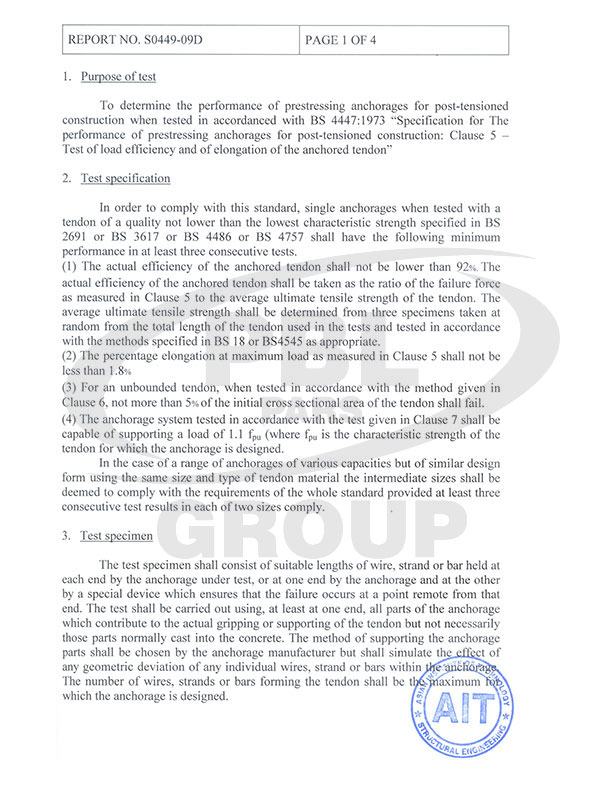

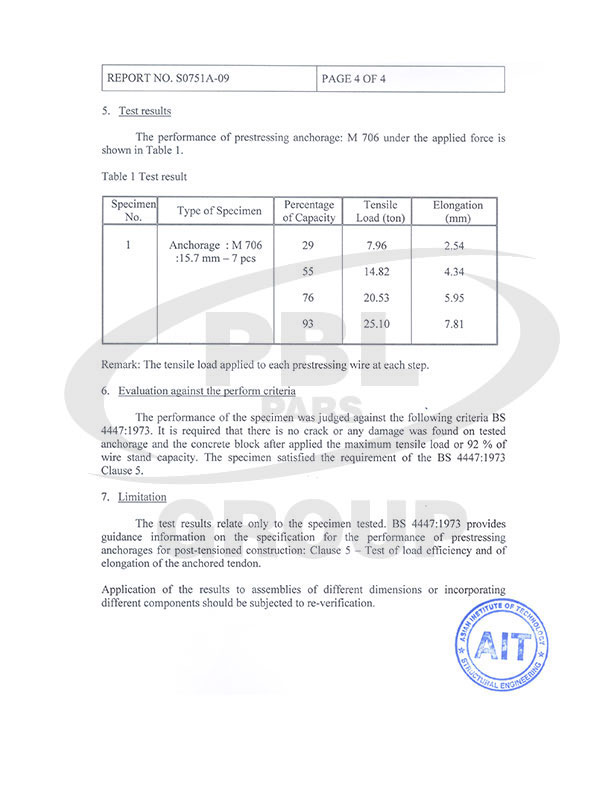

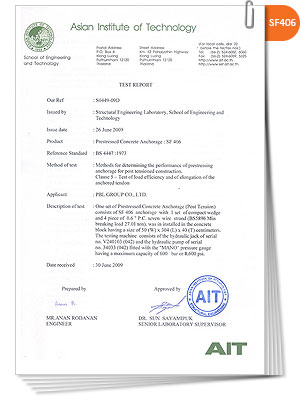

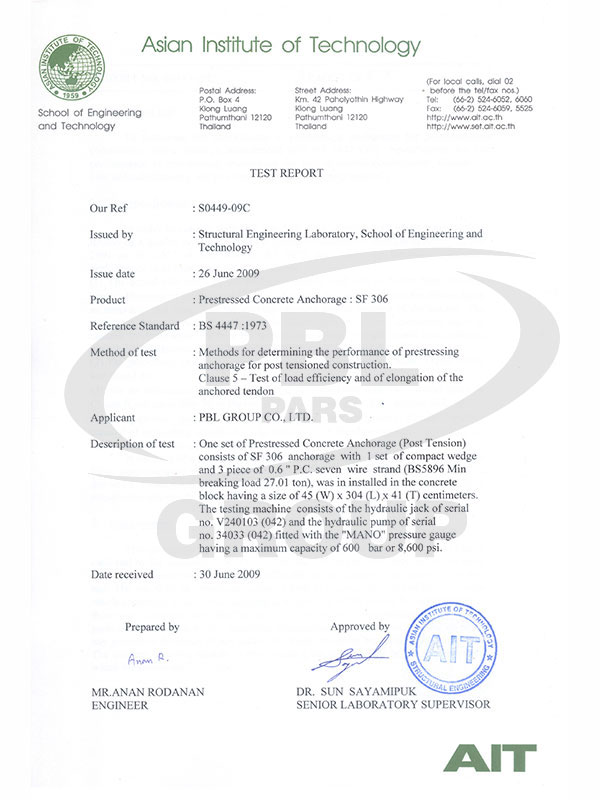

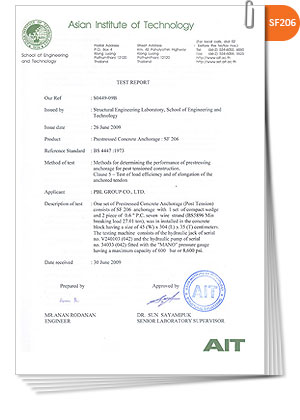

PBL Group جهت حصول اطمینان مشتریان و کارفرمایان خود تائيديه های لازم را از مراجع معتبر بین المللی نظیر LLOYDS انگلستان دریافت نموده است. بخش R&D شرکت PBL همواره در توسعه فناوری در طراحی و تولید قطعات و سیستمهای پیش تنیده پس کشیده و ارائه آن بصورت سمینار های تخصصی که تحت نظارت PTI برگزار می گردد فعالیت می نماید.کلیه قطعات، سیستمها و تجهیزات وارداتی از PBL Group به همراه گزارش تست ویژه از طریق پارس PBL به مشتریان ارائه می گردد.

فهرست

قالب های لغزنده
Girder Launching Truss
جک و پمپ برای کشش تک یا چند رشته
انواع داکت به قطرهای مختلف به همراه کوپلینگ
انواع Bearing، Expansion Joint، Damper
سایر ملزومات پیش تنیدگی نظیر Strand Pusher
انواع انکوریج (گیره یا مهار) برای تاندونهای تک تا 32 رشته
انواع کابل های فولادی (استرند) "0/5 و "0/6 با و بدون روکش برای پیش تنیدگی و مهار زمين

Strands 0.6” , U.T.S 1860 N/mm2 , 150 mm2
Number of Strands	Anchor Type	Strand Area of Tendon mm2	Ultimate Force U.T.S kN	Stressing Force at 0.8 U.T.S kN	Weight of Strand Bundle Kg/m
1	106	150	279	233	1.18
2		300	588	446	2.36
3	M 406	450	837	670	3.53
4		600	1116	893	4.71
5		750	1395	1116	5.89
6	M 706	900	1674	1339	7.07
7		1050	1953	1562	8.25
8		1200	2232	1786	9.42
9		1350	2511	2009	10.60
10		1500	2790	2232	11.78
11	M 1206	1650	3069	2455	12.96
12		1800	3348	2678	14.14
13		1950	3627	2902	15.31
14		2100	3906	3125	16.49
15		2250	4185	3348	17.67
16		2400	4464	3571	18.85
17		2550	4743	3794	20.03
18	M 1906	2700	5022	4018	21.20
19		2850	5301	4241	22.38
20		3000	5580	4464	23.56
21		3150	5859	4687	24.74
22		3300	6138	4910	25.92
23		3450	6417	5134	27.09
24		3600	6696	5357	28.27
25		3750	6975	5580	29.45
26		3900	7254	5803	30.63
27		4050	7533	6026	31.81
28		4200	7812	6250	32.98
29		4350	8091	6473	34.16
30	M 3106	4550	8370	6696	35.34

مشخصات مهاری با قطر استرند 0/6 اینچ

توجه: ردیف های بزرگنمایی شده، مهارهایی هستند که یک حفره آنها برای گروت ریزی، و بقیه حفرات به طور کامل به استرند اختصاص یافته است.

Strands 0.5” , U.T.S 1860 N/mm2 , 100 mm2
Number of Strands	Anchor Type	Strand Area of Tendon mm2	Ultimate Force U.T.S kN	Stressing Force at 0.8 U.T.S kN	Weight of Strand Bundle Kg/m
1	105	100	186	149	0.79
2		200	372	298	1.57
3	M 405	300	558	446	2.35
4		400	744	595	3.14
5		500	930	744	3.93
6	M 705	600	1116	893	4.71
7		700	1302	1042	5.50
8		800	1488	1190	6.28
9		900	1674	1339	7.07
10		1000	1860	1488	7.85
11	M 1205	1100	2046	1637	8.63
12		1200	2232	1786	9.42
13		1300	2418	1934	10.21
14		1400	2604	2093	10.99
15		1500	2790	2232	11.78
16		1600	2976	2381	12.56
17		1700	3162	2530	13.35
18	M 1905	1800	3348	2678	14.13
19		1900	3534	2827	14.92
20		2000	3720	2976	15.7
21		2100	3906	3125	16.48
22		2200	4092	3274	17.27
23		2300	4278	3422	18.05
24		2400	4464	3571	18.84
25		2500	4650	3720	19.63
26		2600	4836	3849	20.41
27		2700	5022	4018	21.20
28		2800	5208	4166	21.98
29		2900	5394	4315	22.77
30	M 3105	3000	5580	4464	23.55

مشخصات مهاری با قطر استرند 0/5 اینچ

توجه: ردیف های بزرگنمایی شده، مهارهایی هستند که یک حفره آنها برای گروت ریزی، و بقیه حفرات به طور کامل به استرند اختصاص یافته است. و در بقیه موارد بسته به تعداد استرند، از تمام ظرفیت انکورج استفاده نمی شود.

تاندون نوع SF

گیره برای تاندونهای تک رشته غیرچسبنده نوع SF
تاندونهای چندرشته چسبنده تخت نوع SF
گیره برای تاندونهای چند رشته چسبنده تخت نوع SF

گیره برای تاندون‏های تک رشته غیرچسبنده نوع SF

Anchorage	a	b
SF-105	100	60
SF-106	125	75

ابعاد گیره‏ها به میلیمتر

اطلاعات کششی تاندون‏های تک رشته غیرچسبنده نوع SF

Strand Dia	0.5" (12.7 mm)	0.6" (15.2 mm)
No. of Strand	1	1
Type of Anchorage	SF105	SF106
Ultimate Tensile Force, KN	186	265
Stressing Force at 0.8 U.T.S., KN	149	212
Jack Type	V16	V24

مشخصات تاندون های تک رشته (غیرچسبنده) برای استرندهای 0/5 و 0/6 اینچ

اطلاعات کششی تاندون‏های چندرشته تخت نوع SF

Strand Dia	0.5" (12.7 mm)			0.6" (15.2 mm)
Tendon Type	305	405	505	206	306	406
No. of Strand	3	4	5	2	3	4
Anchor Head Type	SF305	SF405	SF505	SF206	SF306	SF406
Anchor Plate Casting Type	SF305/206	SF405/306	SF505/406	SF305/206	SF405/306	SF505/406
Ultimate Tensile Force per Tendon, KN	558	744	930	558	837	1116
Stressing Force at 0.8 U.T.S., KN	446	595	744	446	670	892
Flat Duct Inside Dimension /mm. x mm.	63.5x20 or 50x20	63.5x20	76.5x20	63.5x20 or 50x20	63.5x20	76.5x20
Jack Type	V16	V16	V16	V24	V24	V24

مشخصات گیره برای تاندون های چندرشته تخت چسبنده (استرند 0/5 و 0/6 اینچ)

Anchorage	a	b	c	d	e	k
SF-305/206	153	85	140	50 or 63.5	20	100x100
SF-405/306	185	85	170	63.5	20	100x100
SF-505/406	230	85	190	76.5	20	125x125

ابعاد به میلیمتر

جک کشش چند رشته

Type Of Stressing Unit	M110	M200	M300	M500
Max. Jack Force (KN)	1100	2000	3000	5000
Stressing Unit Weight (kg)	160	260	410	710
Jack Stroke (mm)	200	200	200	200
Stressing Unit Length (a mm)	595	620	675	740
Stress Length (b mm)	710	750	810	890
Jack Diameter (c mm)	270	330	400	500

جک کشش تک رشته

Jack Type	V16	V24
Stand Dia.	0.5"	0.6"
Overall Length (mm)	540	540
Width (mm)	215	240
Thickness (rnrn)	72	80
Weight (kg	25	30
Stroke (mm)	240	240

تاندون نوع M

گیره برای تاندونهای چند رشته مدور نوع M
اسپیرال های تقویتی برای تاندونهای چندرشته مدور نوع M
کوپلینگ برای تاندونهای چندرشته مدور نوع M

اطلاعات کششی تاندون های چندرشته مدور نوع M

Number of Strands Dia. 0.5” (12.7mm)	4	7	12	19	31
Tendon Type	405	705	1205	1905	3105
Ultimate tensile force per tendon, KN	747	1302	2232	3534	5766
Stressing force at 0.8 u.t.s,KN	595	1042	1786	2827	4613
Duct ID, mm	45	55	70	85	105
Jack Type	V16	M110	M200	M300	M500

مشخصات تاندونهای چندرشته مدور نوع M با استرند 0/5 اینچ

Number of Strands Dia. 0.6” (15.2mm)	4	7	12	19	31
Tendon Type	406	706	1206	1906	2206
Ultimate tensile force per tendon, KN	1116	1953	3348	5301	6138
Stressing force at 0.8 u.t.s,KN	893	1562	2678	4241	4910
Duct ID, mm	50	65	80	100	110
Jack Type	M110	M200	M300	M500	M500

مشخصات تاندونهای چندرشته مدور نوع M با استرند 0/6 اینچ

اسپیرال های تقویتی برای تاندون های چندرشته نوع M

Type	405	705	1205	1905	3105
Spiral Outside Dia. D	180	215	280	355	465
Length L	250	300	350	400	480
Dia d	12	14	16	18	22
Pitch T	50	50	50	50	60
Number of Pitch n	5	6	7	8	8

Type	406	706	1206	1906	3106
Spiral Outside Dia. D	190	250	335	440	450
Length L	300	350	400	480	540
Dia d	12	14	18	20	22
Pitch T	50	50	50	60	60
Number of Pitch n	6	7	8	8	9

ابعاد به میلیمتر

گیره برای تاندون های چندرشته مدور نوع M

Strand Dia.	Nos of Strands
0.5"	4	7	12	19	31	-
0.6"	-	4	7	12	19	22
A	150	175	230	285	350	360
B	88	110	150	180	230	250
C	50	50	52	65	80	80
D	83	140	225	295	395	440
E	52	65	80	95	115	120
0.5" ID	45	55	70	85	105	-
0.6" ID	-	50	65	80	100	110

ابعاد به میلیمتر

کوپلینگ برای تاندون های چندرشته مدور نوع M

	Strand Dia. 0.5”				Strand Dia. 0.6”
Number of Strands	7	12	19	31	4	7	12	19	22
Coupling Type	705	1205	1905	3105	406	706	1206	1906	2206
Length h, mm.	420	565	655	775	420	565	655	775	815
Diameter d, mm.	156	206	247	307	156	206	247	307	337
